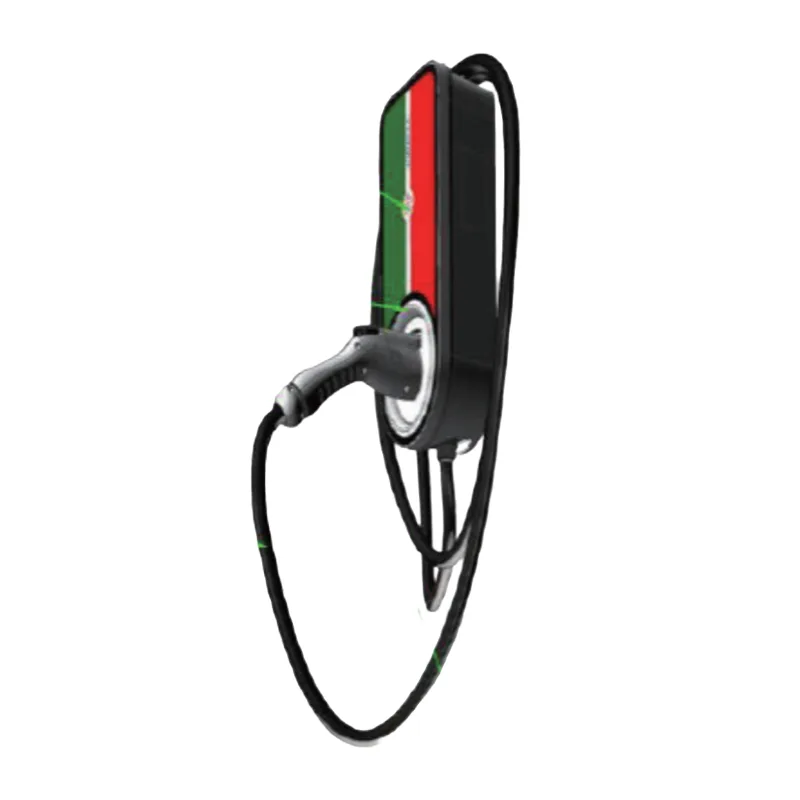

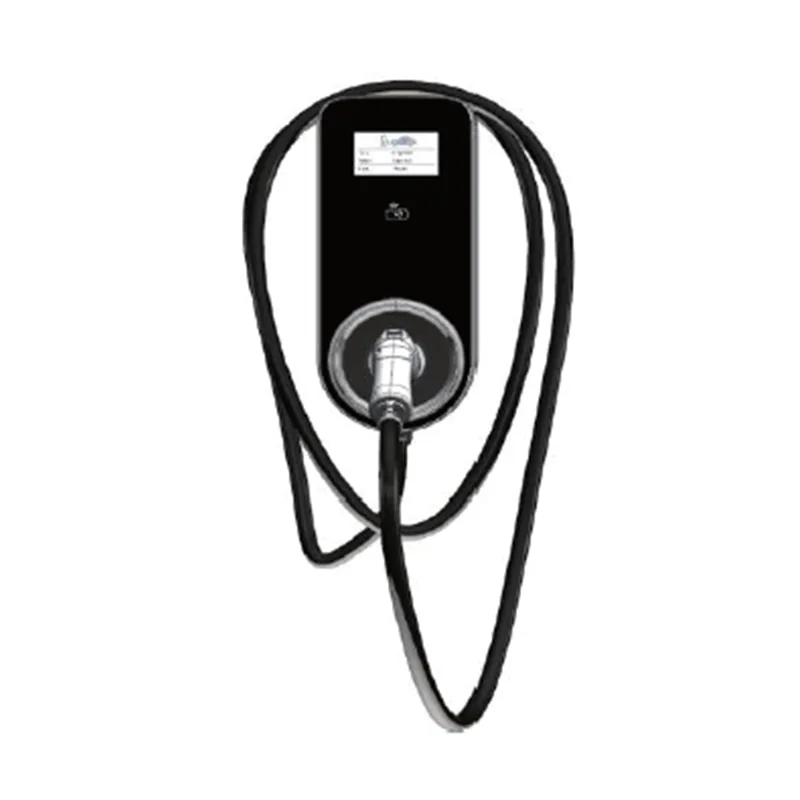

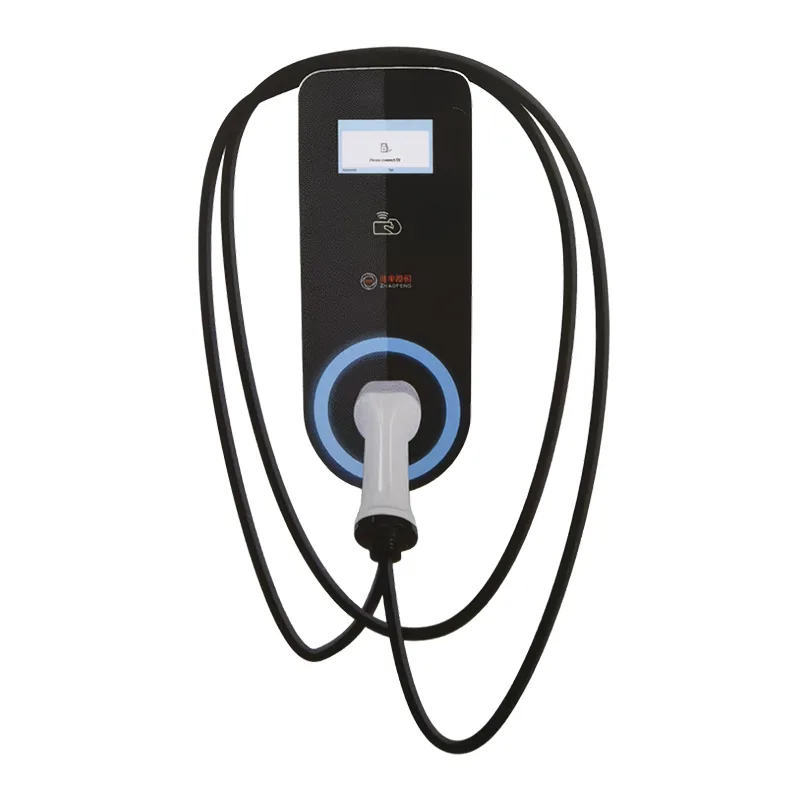

7KW वॉल-माउंटेड एसी चार्जिंग पाइल

हमारी कंपनी की 7KW वॉल-माउंटेड एसी चार्जिंग पाइल नई ऊर्जा वाहनों की चार्जिंग जरूरतों को पूरा करने के लिए विकसित एक चार्जिंग डिवाइस है, जिसका उपयोग इलेक्ट्रिक वाहनों के लिए चार्जिंग सेवाएं प्रदान करने के लिए इलेक्ट्रिक वाहनों के ऑन-बोर्ड चार्जर के साथ संयोजन में किया जाता है। यह उत्पाद स्थापित करना आसान है, आकार में कॉम्पैक्ट, दिखने में फैशनेबल, संचालित करने में आसान, कार्ड स्वाइपिंग/चार्जिंग, तेज़ और कुशल; कई सर्वांगीण सुरक्षा सुरक्षा कार्य (शॉर्ट सर्किट सुरक्षा, रिसाव सुरक्षा, आपातकालीन रोक सुरक्षा, ओवरकरंट, अधिक तापमान सुरक्षा, ओवरवॉल्टेज सुरक्षा, IP54 ग्रेड धूल और पानी प्रतिरोध, ग्राउंडिंग सुरक्षा) चार्जिंग के बाद स्वचालित रूप से बिजली काट देते हैं, जिससे वाहन सुरक्षा की रक्षा होती है।

1. प्रत्येक मालिक के लिए पार्क करने के लिए प्लग एंड प्ले ऑपरेशन प्रक्रिया कार को लॉक करें - चार्जिंग गन कनेक्ट करें - चार्ज करना शुरू करें (चमकती लाइट) जब आओ तो चार्ज करो◇, जब काम पूरा हो जाए तो चले जाओ, पूरी तरह से असंवेदनशील

2. ऑपरेशन प्रक्रिया शुरू करने के लिए स्लाइडर ◇ मालिक प्लग - मालिक प्राधिकरण कार्ड स्वाइप करता है - चार्ज करना शुरू करें (चमकती रोशनी)

तकनीकी मापदंड

उत्पाद की विशेषताएँ

1) 4.3 इंच डिस्प्ले स्क्रीन और एलईडी स्टेटस इंडिकेटर से लैस, जिससे चार्जिंग प्रक्रिया स्पष्ट हो सके।

2) ईथरनेट/4जी नेटवर्क के माध्यम से ऑनलाइन संचार करने में सक्षम, वास्तविक समय नियंत्रण और भुगतान कार्यों को सक्षम करना।

3) व्यापक प्रणाली सुरक्षा: ओवरवॉल्टेज, अंडरवोल्टेज सुरक्षा, ओवरकरंट सुरक्षा, शॉर्ट सर्किट सुरक्षा, रिसाव सुरक्षा, अधिक तापमान सुरक्षा, बिजली संरक्षण, सुरक्षित और विश्वसनीय उत्पाद संचालन सुनिश्चित करना। 4) डेटा भंडारण और दोष पहचान।

5) सटीक बिजली मीटरिंग और पहचान फ़ंक्शन, उपयोगकर्ता का विश्वास बढ़ाता है।

6) समग्र संरचना को बारिश और धूल के साथ IP54 सुरक्षा स्तर के साथ डिज़ाइन किया गया है, जो इनडोर और आउटडोर दोनों के लिए उपयुक्त है

वातावरण, और घरेलू और विदेशी वातावरण में व्यापक रूप से उपयोग किया जाता है।

7) स्थापित करने, संचालित करने और रखरखाव में आसान।

8) सुरक्षित और चोरी-रोधी।

स्थापना पर्यावरण आवश्यकताएँ

1) यह चार्जिंग पाइल एक इनडोर और आउटडोर यूनिवर्सल चार्जिंग पाइल है, जो IP54 सुरक्षा स्तर को पूरा करता है और इसे बाहर स्थापित किया जा सकता है।

2) कृपया सुनिश्चित करें कि परिवेश का तापमान -30°C~50°C की सीमा के भीतर है।

3) स्थापना स्थान 2000 मीटर की ऊंचाई से अधिक होना चाहिए।

4) स्थापना स्थल के पास कोई गंभीर कंपन या ज्वलनशील और विस्फोटक सामग्री नहीं होनी चाहिए।

5) स्थान निचले इलाके या जलभराव वाले क्षेत्र में नहीं होना चाहिए।

6) ढेर की स्थापना दीवार के सहारे होनी चाहिए। यदि दीवार का समर्थन है, तो स्थापना और फिक्सिंग के लिए विशेष फर्श स्तंभों का उपयोग करने की सिफारिश की जाती है।

7) पाइल स्थापित करते समय, सुनिश्चित करें कि पाइल ऊर्ध्वाधर है और जमीन से चार्जिंग पाइल की ऊंचाई (1.3-1.5 मीटर) का संदर्भ डेटा बनाए रखा गया है।

इंस्टॉलेशन तरीका

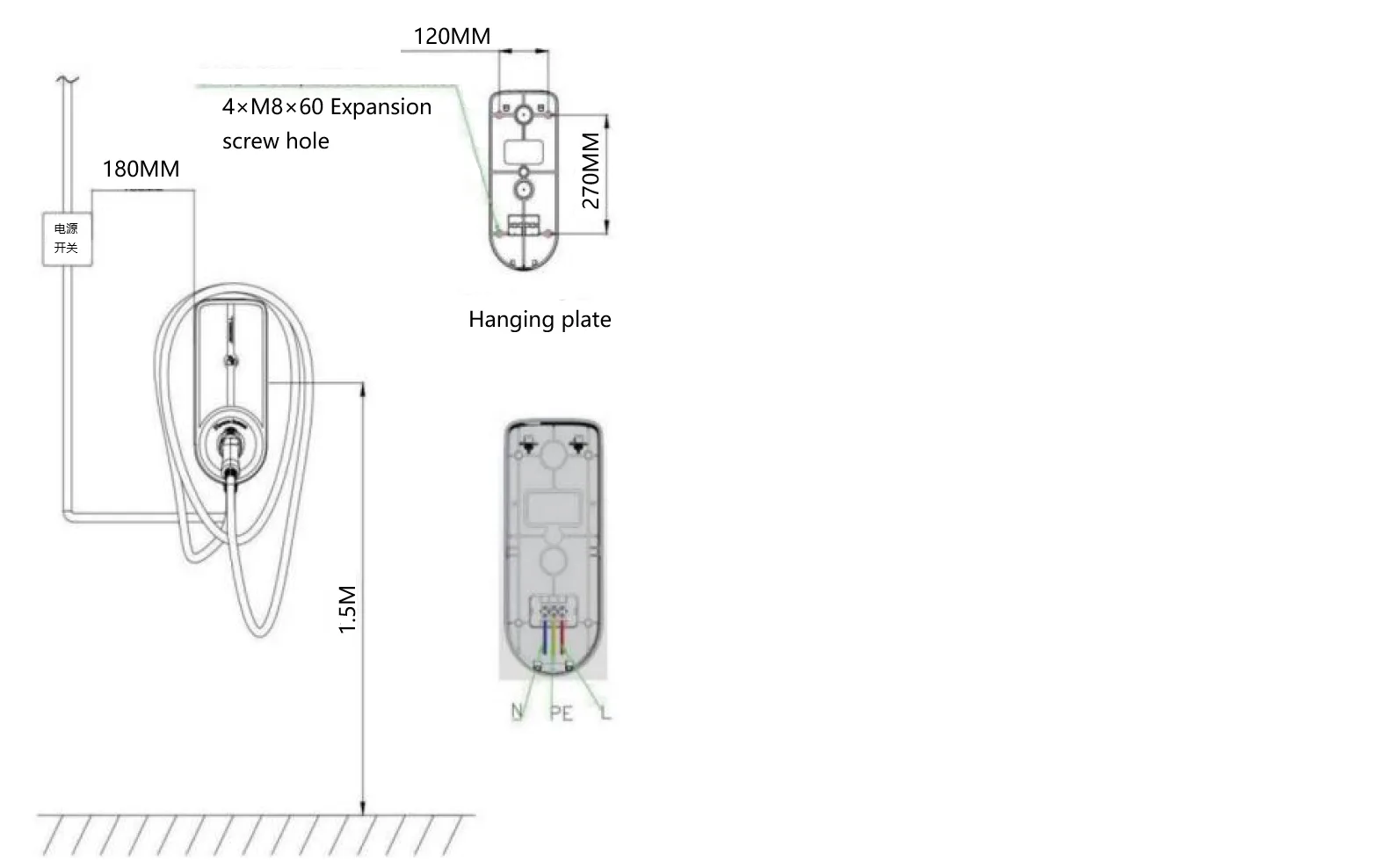

1) जमीन से चार्जिंग पाइल की ऊंचाई का संदर्भ डेटा (1.3-1.5 मीटर)2) पिछली प्लेट पर माउंटिंग होल की स्थिति के अनुसार दीवार पर बैक प्लेट पर माउंटिंग होल की स्थिति को चिह्नित करें।

(Φ8*65) पंच करने के लिए इम्पैक्ट ड्रिल का उपयोग करें, और फिर M8*60 प्लास्टिक विस्तार ट्यूब डालें,

और लटकी हुई प्लेट के माध्यम से पेंच कस दें।

3) कारखाने से इनपुट केबल से सुसज्जित उपकरण, यदि आपको इनपुट केबल की लंबाई बढ़ाने की आवश्यकता है,

कृपया वायरिंग पहचान के अनुसार सही केबल विधि के अनुसार कनेक्शन का विस्तार करें, तीन केबल (फायर लाइन एल, जीरो लाइन एन, ग्राउंडिंग लाइन पीई) को टर्मिनल बोर्ड से कनेक्ट करें,

और वायरिंग पूरी करें; (चूंकि उपकरण का करंट बड़ा है, विस्तार को विश्वसनीय कनेक्शन सुनिश्चित करना चाहिए);

4) बिजली के झटके के खतरे को रोकने के लिए, उपकरण को यह सुनिश्चित करना चाहिए कि इनपुट ग्राउंड तार मजबूती से लगा हुआ है।
