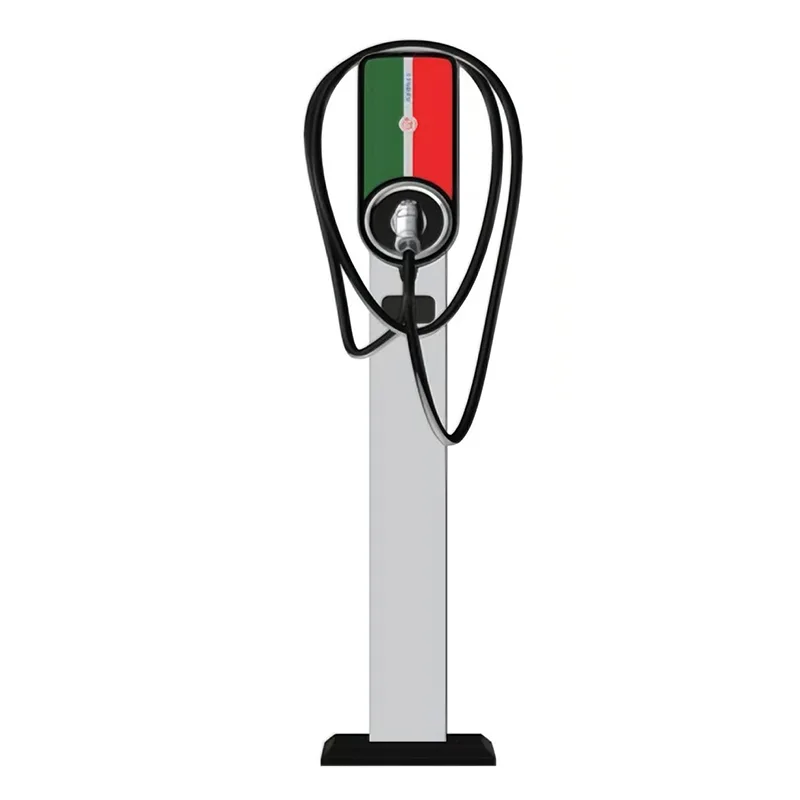

7KW फ़्लोर-स्टैंडिंग AC चार्जिंग पाइल

चीन में एक पेशेवर 7KW फ्लोर-स्टैंडिंग एसी चार्जिंग पाइल निर्माता, आपूर्तिकर्ता और कारखाने के रूप में, हम थोक खरीद, अनुकूलन सेवाएं, मुफ्त नमूने और स्टॉक में आपूर्ति, कारखाने-प्रत्यक्ष कीमतों पर बिक्री की पेशकश करते हैं। यह चार्जिंग पाइल CCC (GB 39752-2024/GB 44263-2024) और CE मानकों से प्रमाणित है, जिसमें IP54 सुरक्षा रेटिंग है। यह निजी इलेक्ट्रिक वाहनों, साझा कारों और हल्के वाणिज्यिक वाहनों के लिए चार्जिंग सेवाएं प्रदान कर सकता है। इसकी ऑपरेटिंग तापमान सीमा -30℃ से +50℃ है, जिसे पूरी तरह से चार्ज करने में 6-8 घंटे लगते हैं, जिससे सुरक्षित, बुद्धिमान और किफायती ऊर्जा पुनःपूर्ति होती है।

जांच भेजें

उत्पाद वर्णन

यह उत्पाद 7 किलोवाट का फ्लोर-स्टैंडिंग एसी चार्जिंग पाइल है, जिसका उपयोग इलेक्ट्रिक वाहनों की एसी चार्जिंग के लिए किया जाता है। यह मुख्य रूप से चार्जिंग पाइल बॉडी, रियर इंस्टॉलेशन पैनल, चार्जिंग गन केबल और इंस्टॉलेशन एक्सेसरीज़ पैकेज जैसे भागों से बना है। इसमें चार्जिंग सुरक्षा, कार्ड स्वाइपिंग चार्जिंग, क्यूआर कोड स्कैनिंग चार्जिंग, मोबाइल भुगतान, नेटवर्क मॉनिटरिंग और रिमोट अपग्रेड सहित कार्य शामिल हैं।

तकनीकी मापदंड

इनपुट करंट/वोल्टेज		एकल चरण 16ए, 32ए/ए230वी: 20%
आउटपुट करंट/वोल्टेज		एकल चरण 16ए, 32ए/एसी230वी±20%
बिजली उत्पादन		7 किलोवाट
नियंत्रण मोड		प्लग एंड प्ले, चार्ज करने के लिए कार्ड स्वाइप करें
चार्जिंग मोड		स्वचालित शक्ति; निरंतर शक्ति; निश्चित मात्रा
चार्जिंग इंटरफ़ेस प्रकार		IEC62196-2、TYPE2
पर्यावरण का उपयोग करें		अंदर का और बाहर का
कूलिंग मोड		जबरदस्ती ठंडा करना

अभिनव डिजाइन

- डिवाइस सख्ती से मॉड्यूलर डिजाइन सिद्धांतों का पालन करता है: संचार मॉड्यूल प्लग-एंड-प्ले है, ईथरनेट/जीपीआरएस/3जी/4जी मॉड्यूल के साथ संगत है, जो उपयोगकर्ताओं को वास्तविक जरूरतों के अनुसार चयन करने की अनुमति देता है; यह संरचना दीवार पर और फर्श पर स्थापित दोनों प्रकार की स्थापना विधियों के साथ संगत है। दीवार पर लगे चार्जिंग पाइल को उसकी संरचना में बदलाव किए बिना या अन्य सहायक उपकरण जोड़े बिना एक पोल जोड़कर फर्श पर खड़े होने वाले इंस्टॉलेशन में परिवर्तित किया जा सकता है।

- मॉड्यूलर डिज़ाइन सिद्धांतों को अपनाते हुए, संचार मॉड्यूल आसान रखरखाव के लिए प्लग-एंड-प्ले और कॉन्फ़िगर करने योग्य है;

- दूरस्थ निगरानी और दूरस्थ उन्नयन प्राप्त करने के लिए दूरस्थ प्रबंधन प्लेटफ़ॉर्म के साथ संचार का समर्थन करता है;

- मोबाइल फोन क्यूआर कोड चार्जिंग और कार्ड-आधारित चार्जिंग का समर्थन करता है, जो आईसी कार्ड से प्रासंगिक उपयोगकर्ता जानकारी पढ़ने में सक्षम है;

- सुरक्षित संचालन के लिए व्यापक सुरक्षा: ओवरवॉल्टेज सुरक्षा, अंडरवॉल्टेज सुरक्षा, ओवरलोड सुरक्षा, शॉर्ट-सर्किट सुरक्षा, रिसाव सुरक्षा, ग्राउंडिंग सुरक्षा, ओवरटेम्परेचर सुरक्षा, कम तापमान सुरक्षा, बिजली संरक्षण और टिपिंग सुरक्षा से सुसज्जित, सुरक्षित और विश्वसनीय उपकरण संचालन सुनिश्चित करना;

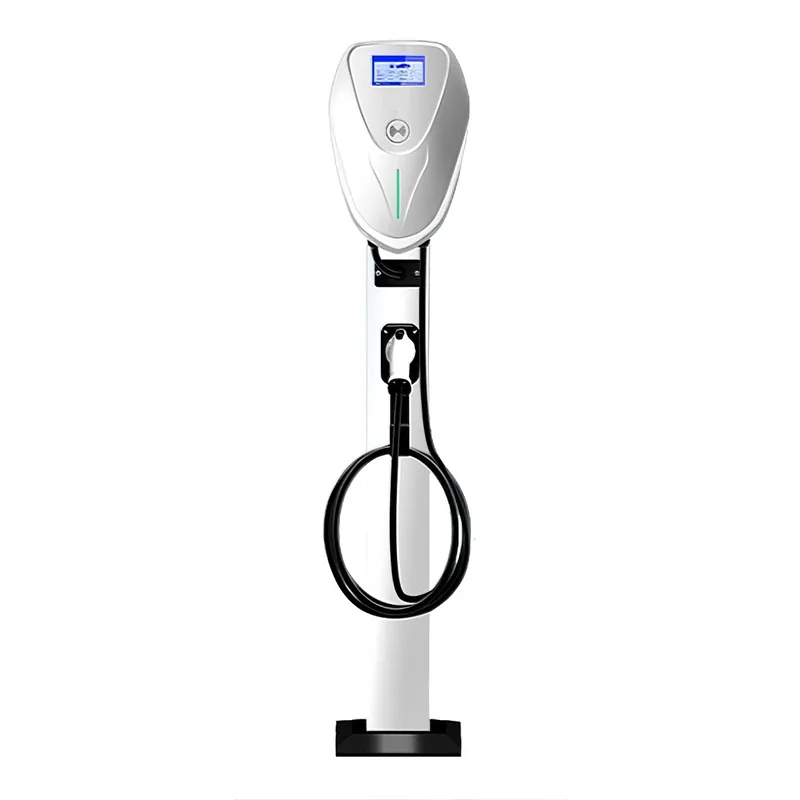

- उपयोगकर्ता के अनुकूल इंटरफेस: 4.3-इंच डिस्प्ले स्क्रीन, जो वास्तविक समय में डिवाइस की स्थिति, ऑपरेटिंग डेटा (वोल्टेज, करंट, पावर, चार्जिंग मात्रा और समय), और गलती की जानकारी प्रदर्शित करती है;

- ईथरनेट/जीपीआरएस/4जी संचार, बैकग्राउंड मॉनिटरिंग, रिमोट अपग्रेड, मोबाइल भुगतान, मोबाइल फोन एपीपी/वीचैट आधिकारिक खाता क्यूआर कोड चार्जिंग, और कार्ड-आधारित चार्जिंग;

इंस्टॉलेशन तरीका

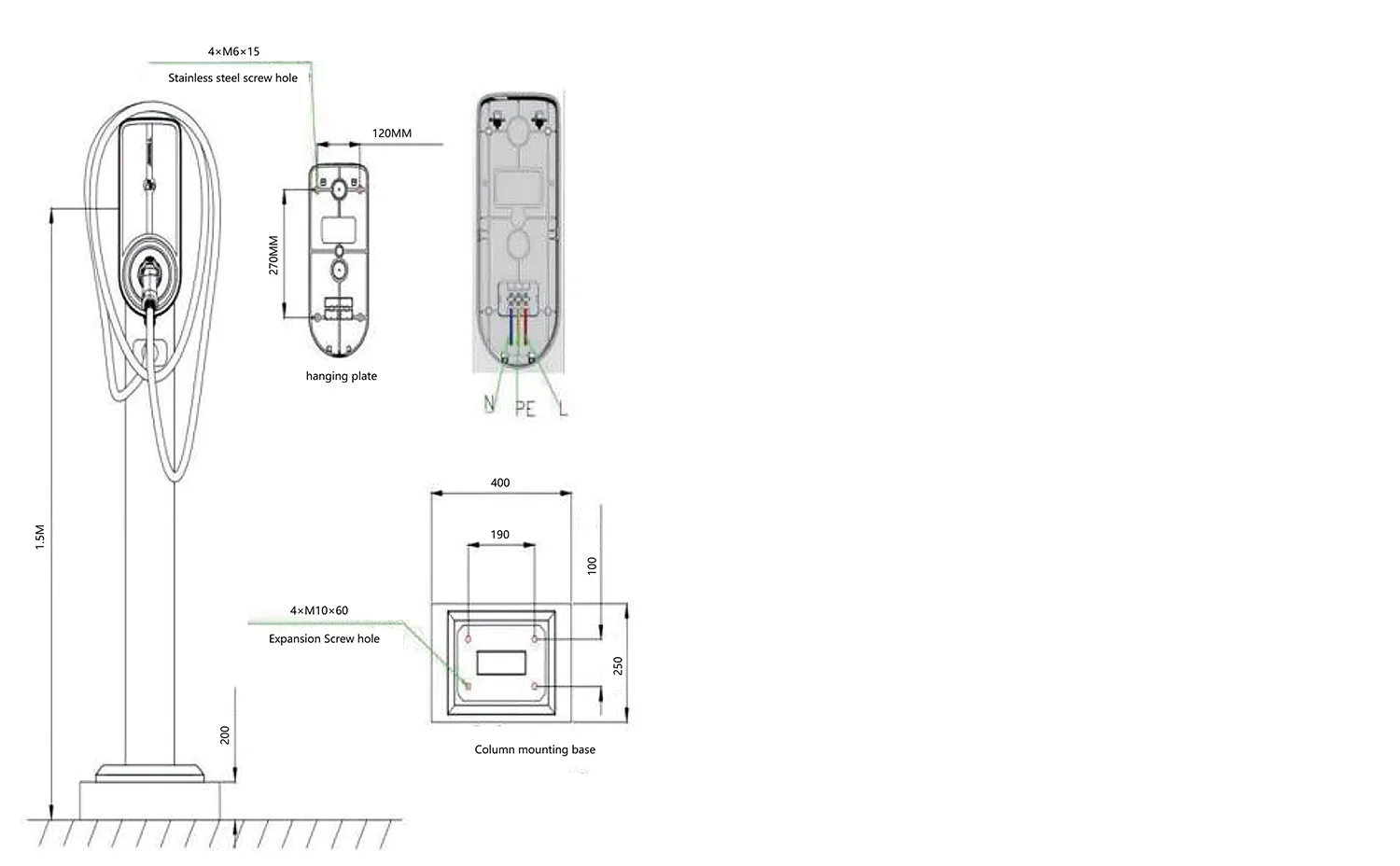

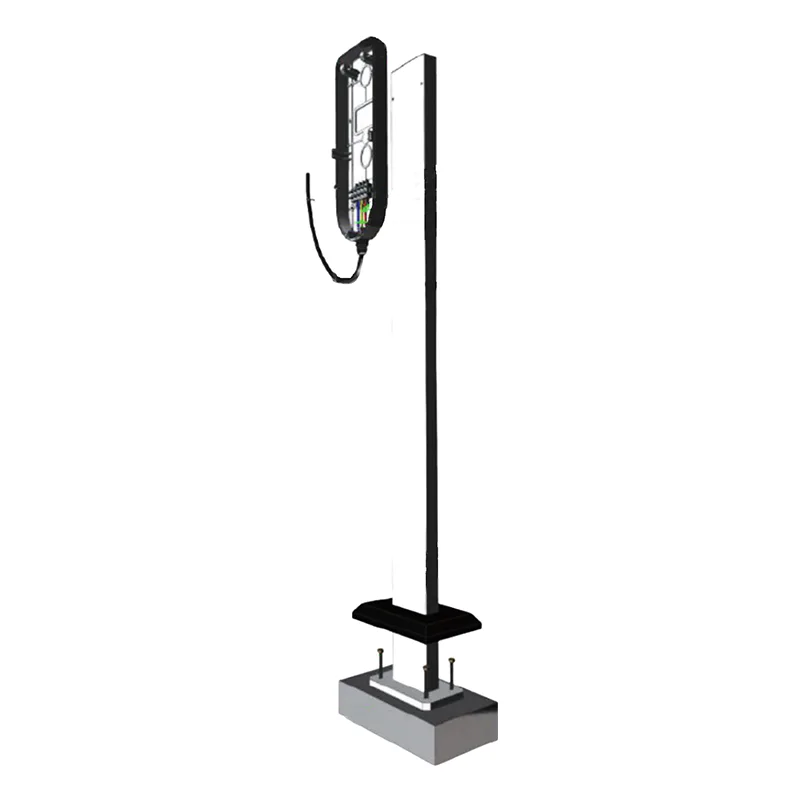

1) चार्जिंग पाइल के लिए कंक्रीट फाउंडेशन की ताकत C25 होनी चाहिए। भूमिगत हिस्सा 400 मिमी है, और जमीन के ऊपर का हिस्सा 200 मिमी है। कंक्रीट के आयाम 400*250 मिमी हैं। नींव के केंद्र में एक दबी हुई आउटलेट पाइप होनी चाहिए, और नींव पर 4 M10*60 विस्तार बोल्ट लगाए जाने चाहिए।

2) M6*15 स्टेनलेस स्टील स्क्रू का उपयोग करके पिछले पैनल को कॉलम से सुरक्षित करें।

3) इनपुट लाइन को नींव में पहले से दबे पाइप से कॉलम के अंदरूनी हिस्से से होते हुए समर्पित इनलेट सॉकेट तक खींचा जाता है।

4) यह डिवाइस फ़ैक्टरी से एक इनपुट केबल के साथ आता है। यदि आपको इनपुट केबल की लंबाई बढ़ाने की आवश्यकता है, तो आपको इसे सही केबल कनेक्शन विधि के अनुसार बढ़ाना होगा। वायरिंग को पूरा करने के लिए वायरिंग लेबल के अनुसार टर्मिनल ब्लॉक में तीन केबल (लाइव वायर, न्यूट्रल वायर, ग्राउंड वायर) डालें; (चूंकि डिवाइस में उच्च करंट है, इसलिए एक्सटेंशन कॉर्ड को विश्वसनीय कनेक्शन सुनिश्चित करना चाहिए)।

5) बिजली के झटके के खतरे को रोकने के लिए, उपकरण के इनपुट ग्राउंड वायर को मजबूती से ग्राउंड किया जाना चाहिए।
