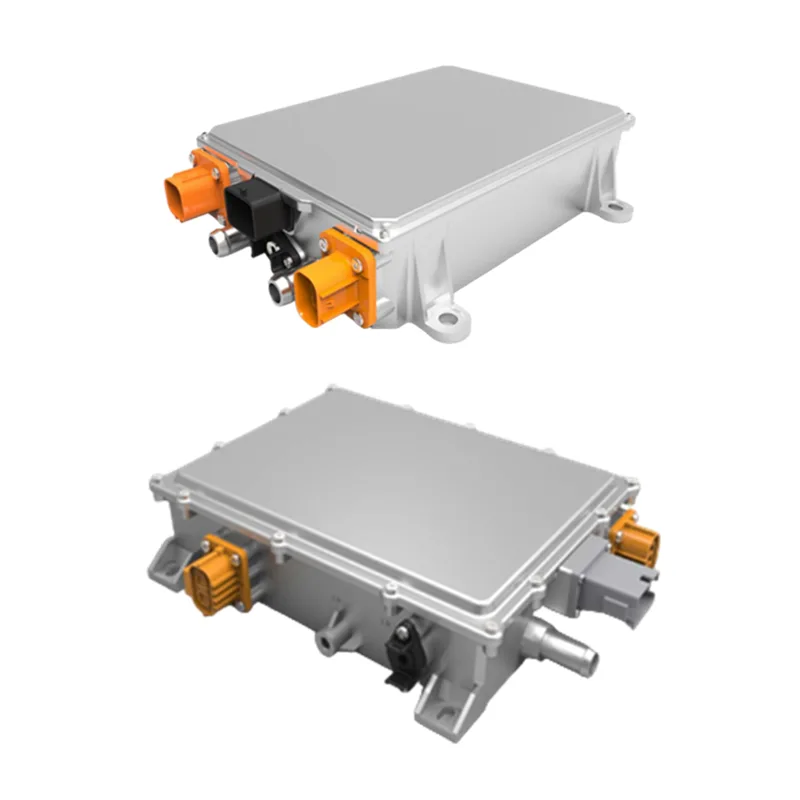

6.6KW हाई-पावर IP67 लिक्विड-कूल्ड ओबीसी

एक पेशेवर चीन निर्माता और फैक्टरी के रूप में, हम फैक्टरी प्रत्यक्ष मूल्य निर्धारण के साथ 6.6KW हाई-पावर IP67 लिक्विड-कूल्ड ओबीसी की आपूर्ति करने में विशेषज्ञ हैं। हम वैश्विक ग्राहकों के लिए थोक खरीद विकल्प, अनुकूलित सेवाएं, नि:शुल्क नमूने और स्टॉक डिलीवरी की पेशकश करते हैं। यह उच्च-प्रदर्शन ओबीसी IP67 वॉटरप्रूफ और डस्टप्रूफ सुरक्षा, कुशल तरल शीतलन, ≥90% ऊर्जा दक्षता और पूर्ण-श्रेणी सुरक्षा सुरक्षा उपायों का दावा करता है, जो पूरी तरह से हल्के वाणिज्यिक ईवी, मध्यम / हेवी-ड्यूटी ट्रक, हाइब्रिड, बीईवी और पीएचईवी को फिट करता है। भरोसेमंद नए ऊर्जा वाहन कोर चार्जिंग घटक, खरीदने के लिए आपका स्वागत है!

जांच भेजें

उत्पाद वर्णन

झाओफेंग अनुकूलित 6.6KW हाई-पावर IP67 लिक्विड-कूल्ड ओबीसी नई ऊर्जा वाहनों के लिए स्वतंत्र रूप से विकसित एक कोर ऑन-बोर्ड चार्जिंग घटक है, जो मुख्य रूप से पावर ग्रिड से प्रत्यावर्ती धारा को लिथियम बैटरी चार्जिंग के लिए उपयुक्त प्रत्यक्ष धारा में परिवर्तित करने के लिए जिम्मेदार है। नई ऊर्जा वाहन उद्योग के तेजी से विकास के साथ, विशेष रूप से वाणिज्यिक वाहनों और हेवी-ड्यूटी ट्रकों की कुशल और विश्वसनीय चार्जिंग की बढ़ती मांग के साथ, इस उत्पाद को बिजली घनत्व, पर्यावरणीय अनुकूलनशीलता और सुरक्षा प्रदर्शन के संदर्भ में अनुकूलित और उन्नत किया गया है। पारंपरिक एयर-कूल्ड ओबीसी से अलग, 6.6 किलोवाट हाई-पावर आईपी67 लिक्विड-कूल्ड ओबीसी एक उन्नत लिक्विड कूलिंग सिस्टम को अपनाता है, जो हाई-पावर चार्जिंग के दौरान उत्पन्न गर्मी को जल्दी से खत्म कर सकता है, जिससे उच्च तापमान, आर्द्रता और धूल जैसे कठोर कामकाजी वातावरण में भी स्थिर संचालन सुनिश्चित होता है। यह 100-266Vac की विस्तृत इनपुट वोल्टेज रेंज और 50Hz-61Hz की मुख्य आवृत्ति का समर्थन करता है, जो अधिकांश क्षेत्रों में पावर ग्रिड के साथ संगत है। आउटपुट डायरेक्ट करंट वोल्टेज 360V पर स्थिर है, और आउटपुट करंट को 0-20A/40A/60A की रेंज में लचीले ढंग से समायोजित किया जा सकता है, जो विभिन्न क्षमता की लिथियम बैटरी की चार्जिंग आवश्यकताओं को पूरा करता है।

विशिष्ट आदर्श

इनपुट वोल्टेज		100-266वैक
मुख्य आवृत्ति		50Hz-61Hz
आउटपुट वोल्टेज (डीसी)		360V
आउटपुट करेंट		0-20ए/40ए/60ए
अधिकतम दक्षता		≥90%
उत्पाद शक्ति		3.3KW/6.6KW/11KW/20KW
संचार विधि		CAN2.0
सुरक्षा स्तर		आईपी67
संगत बैटरी प्रकार		लिथियम बैटरी
सुरक्षा कार्य		इनपुट ओवर-वोल्टेज, इनपुट अंडर-वोल्टेज, आउटपुट ओवर-करंट, आउटपुट शॉर्ट-सर्किट, आउटपुट ओवर-तापमान, संचार रुकावट, आदि।
ऊष्मा अपव्यय विधि		वायु-ठंडा

विद्युत सुरक्षा पैरामीटर

पैरामीटर		विवरण
ढांकता हुआ ताकत	इनपुट आउटपुट	2800VAC/10mA/1 मिनट	इनपुट लाइनों (एलएंडएन) को एक साथ छोटा किया जाना चाहिए; सभी आउटपुट लाइनों को एक साथ छोटा किया जाना चाहिए।
	इनपुट - चेसिस	2800VAC/10mA/1 मिनट
	आउटपुट - चेसिस	1400VDC/10mA/1 मिनट
इन्सुलेशन प्रतिरोध	इनपुट आउटपुट	≥10MΩ@500VDC	इनपुट लाइनों (एलएंडएन) को एक साथ छोटा किया जाना चाहिए; सभी आउटपुट लाइनों को एक साथ छोटा किया जाना चाहिए।
	आउटपुट - चेसिस	≥10MΩ@500VDC
	इनपुट - चेसिस	≥10MΩ@500VDC
अधिक तापमान संरक्षण (मामला)		हाँ
इनपुट अंडर-वोल्टेज संरक्षण		हाँ
आउटपुट ओवर-करंट सुरक्षा		हाँ
आउटपुट शॉर्ट-सर्किट संरक्षण		हाँ

इंस्टालेशन गाइड

"1.इंस्टॉलेशन से पहले, जांच लें कि चार्जर के बाईं ओर स्थित एसी इनपुट सर्किट ब्रेकर बंद स्थिति में है ताकि यह सुनिश्चित हो सके कि एसी इनपुट बिजली की आपूर्ति डिस्कनेक्ट हो गई है।

2. एसी इनपुट इंटरफ़ेस को ग्रिड बिजली आपूर्ति से कनेक्ट करें।

3. डीसी आउटपुट कनेक्टर (या चार्जिंग गन) को बैटरी पैक से कनेक्ट करें।

4.सावधानी: कृपया वायरिंग किसी पेशेवर से ही लगवाएं!"

उत्पाद लाभ

उच्च गुणवत्ता वाले 6.6KW हाई-पावर IP67 लिक्विड-कूल्ड ओबीसी में ≥90% की उच्च ऊर्जा दक्षता है, जो चार्जिंग के दौरान ऊर्जा हानि को प्रभावी ढंग से कम कर सकती है, चार्जिंग समय को कम कर सकती है और नई ऊर्जा वाहनों की क्रूज़िंग रेंज को बढ़ा सकती है, जो लॉजिस्टिक्स और लंबी दूरी के परिवहन जैसे उच्च-आवृत्ति संचालन परिदृश्यों में वाहनों की कुशल चार्जिंग आवश्यकताओं को पूरी तरह से पूरा करती है; इसका IP67 वॉटरप्रूफ और डस्टप्रूफ फ़ंक्शन इसे पानी की एक निश्चित गहराई में धूल के प्रवेश और लंबे समय तक विसर्जन का पूरी तरह से विरोध करने में सक्षम बनाता है, और एक उन्नत तरल शीतलन प्रणाली के समर्थन से, यह 85 डिग्री सेल्सियस तक के परिवेश के तापमान वाले खानों, बंदरगाहों और निर्माण स्थलों जैसे कठोर कामकाजी वातावरण में भी स्थिर संचालन बनाए रख सकता है, जो जटिल वातावरण में पारंपरिक ओबीसी की खराब अनुकूलनशीलता की समस्या को हल करता है; साथ ही, यह इनपुट ओवर/अंडर वोल्टेज, आउटपुट ओवरकरंट, आउटपुट शॉर्ट सर्किट, आउटपुट ओवरटेम्परेचर और संचार रुकावट सहित कई व्यापक सुरक्षा सुरक्षा कार्यों से लैस है, जो विभिन्न असामान्य चार्जिंग स्थितियों पर समय पर प्रतिक्रिया दे सकता है, प्रभावी ढंग से बैटरी और पूरे वाहन की सुरक्षा की रक्षा कर सकता है, और विभिन्न एप्लिकेशन परिदृश्यों में वाहनों के सुरक्षित संचालन के लिए विश्वसनीय गारंटी प्रदान कर सकता है; इसके अलावा, यह इनपुट वोल्टेज और आवृत्ति की एक विस्तृत श्रृंखला का समर्थन करता है, विभिन्न लिथियम बैटरी विशिष्टताओं के साथ संगत है, और आउटपुट करंट को लचीले ढंग से समायोजित कर सकता है, जिसे मजबूत अनुकूलता और लचीलेपन के साथ हल्के वाणिज्यिक इलेक्ट्रिक वाहनों, मध्यम / भारी-ड्यूटी ट्रकों और हाइब्रिड वाहनों जैसे विभिन्न वाहन मॉडलों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है; उत्पाद उच्च गुणवत्ता वाले वाहन-ग्रेड घटकों और एक एकीकृत डाई-कास्टिंग शेल को अपनाता है, जिसमें मजबूत कंपन-विरोधी और प्रभाव प्रतिरोध होता है, और परिपक्व तरल शीतलन तकनीक घटक पहनने को कम करती है, उत्पाद की सेवा जीवन को बढ़ाती है, लंबे समय तक वाहनों का उपयोग करने वाले उपयोगकर्ताओं के लिए बाद में रखरखाव लागत को कम करती है।

उपयोग विधि

इंस्टालेशन→चार्जिंग ऑपरेशन→दैनिक रखरखाव→अनुकूलन और डिबगिंग

"1.6.6KW हाई-पावर IP67 लिक्विड-कूल्ड ओबीसी को नई ऊर्जा वाहन की बिजली प्रणाली की निर्दिष्ट स्थिति में स्थापित किया गया है, और इनपुट और आउटपुट लाइनें वाहन के वायरिंग विनिर्देशों के अनुसार जुड़ी हुई हैं, जिससे मजबूत कनेक्शन और अच्छा इन्सुलेशन सुनिश्चित होता है। कूलिंग तरल के सुचारू परिसंचरण को सुनिश्चित करने के लिए तरल शीतलन पाइपलाइन वाहन के शीतलन प्रणाली से जुड़ी हुई है।

2.चार्ज करते समय वाहन की चार्जिंग गन को एसी चार्जिंग पाइल से कनेक्ट करें। ओबीसी स्वचालित रूप से इनपुट वोल्टेज और आवृत्ति का पता लगाएगा, और बैटरी की चार्ज स्थिति प्राप्त करने के लिए CAN2.0 के माध्यम से बैटरी प्रबंधन प्रणाली (बीएमएस) के साथ संचार करेगा। यह स्वचालित रूप से बैटरी की मांग के अनुसार आउटपुट करंट को समायोजित करेगा, और निरंतर वोल्टेज और निरंतर वर्तमान चार्जिंग प्रक्रिया को पूरा करेगा।

3. ढीले कनेक्शन या तरल रिसाव को रोकने के लिए ओबीसी की इनपुट और आउटपुट लाइनों के कनेक्शन और तरल शीतलन पाइपलाइन की जकड़न की नियमित जांच करें। वाहन के उपकरण पैनल के माध्यम से ओबीसी की कार्यशील स्थिति की जाँच करें। यदि कोई असामान्य अलार्म होता है, तो तुरंत इसका उपयोग बंद कर दें और पेशेवर रखरखाव करें।

4. अनुकूलित उत्पादों के लिए, हमारे कारखाने के तकनीकी कर्मचारी वाहन मॉडल और ग्राहक की जरूरतों के अनुसार पैरामीटर डिबगिंग करेंगे, और उत्पाद के सामान्य उपयोग को सुनिश्चित करने के लिए संबंधित डिबगिंग मार्गदर्शन और ऑपरेशन मैनुअल प्रदान करेंगे।"
